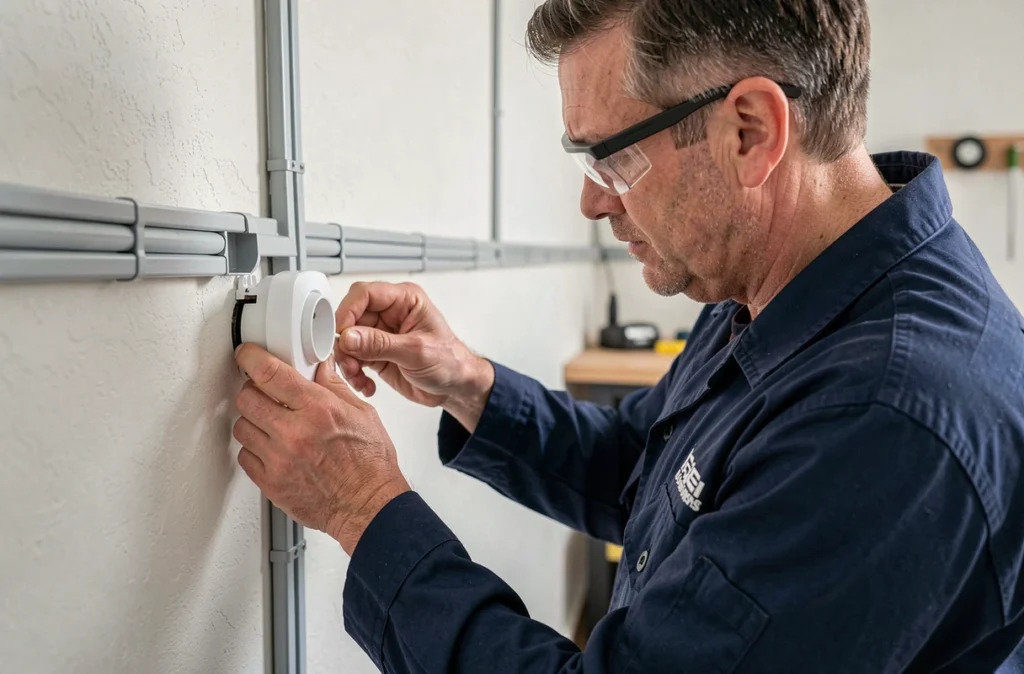

La prise pour goulotte électrique n’est pas un composant anodin : son intégration dans une installation en apparent engage la conformité de l’ensemble du circuit concerné au regard de la norme NFC 15-100. Choisir une prise adaptée au mode de pose en goulotte, assurer la continuité de la protection (terre), respecter les règles de séparation des réseaux – chacun de ces points peut faire basculer une installation du côté conforme ou non conforme.
Prise en goulotte et continuité du conducteur de protection
Le premier point de vigilance n’est pas la prise elle-même, mais le raccordement du conducteur de protection. Ajouter une prise dans une goulotte sans garantir la continuité de la terre jusqu’au tableau est une non-conformité directe, quelle que soit la qualité du matériel utilisé.
A lire aussi : Passer au chauffage à énergie renouvelable
La goulotte assure le cheminement mécanique des câbles, elle ne se substitue pas aux exigences de raccordement. Le conducteur de protection doit être connecté sans interruption, du socle de prise jusqu’au disjoncteur de circuit ou à la borne de terre du tableau.
Un câble de type H07V-R ou H07V-U reste le conducteur de référence pour ce type de pose en apparent. La section minimale du conducteur de protection doit correspondre à celle des conducteurs actifs du circuit, conformément aux règles générales de la NFC 15-100.
A lire également : Quelle prise installer pour la salle de bain ?
Compatibilité de la prise avec le mode de pose en goulotte

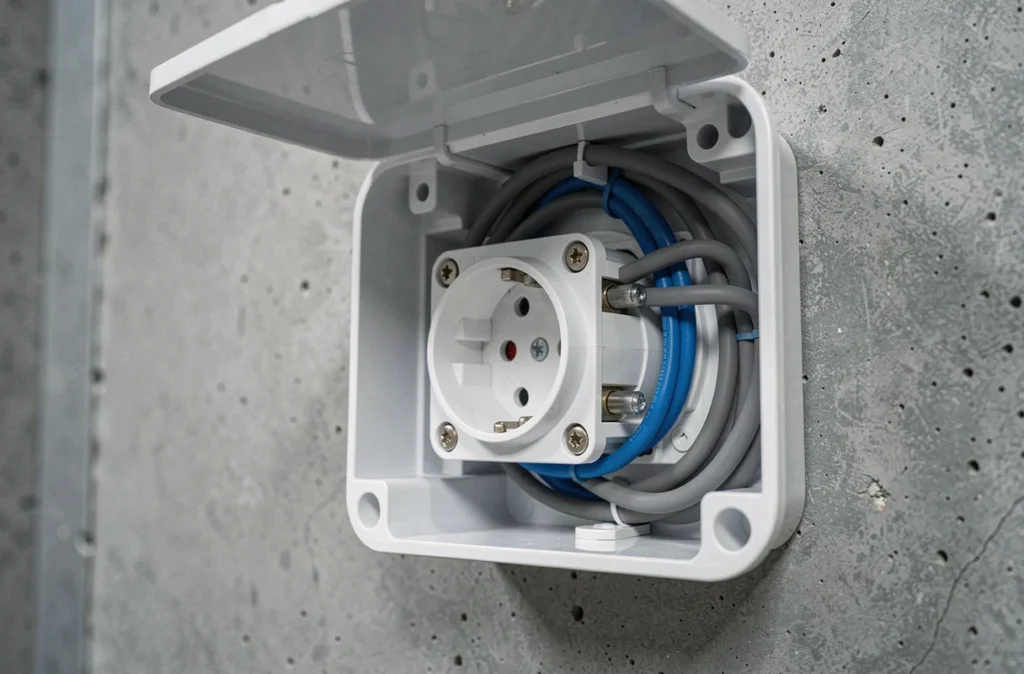

Toutes les prises ne sont pas prévues pour une pose en goulotte. Une prise pour goulotte électrique doit être conçue spécifiquement pour ce mode d’installation, avec une fixation adaptée au profilé et une entrée de câble positionnée correctement pour éviter toute contrainte mécanique sur les conducteurs.
Les fabricants distinguent les prises à encastrer (pour boîte d’encastrement) des prises pour pose en saillie ou en goulotte. Utiliser une prise d’encastrement dans une goulotte sans boîte de dérivation adaptée expose à des risques mécaniques sur les fils et à un défaut d’étanchéité des raccordements.
La fixation dans la goulotte doit par ailleurs être stable : un socle mal maintenu crée des contraintes répétées sur les bornes, pouvant provoquer un desserrage progressif des connexions. Les goulottes avec couvercle à clipsage facilitent un maintien rigide du socle de prise.
Séparation courants forts et courants faibles dans la goulotte
La NFC 15-100 impose une séparation physique entre les circuits courants forts et les réseaux courants faibles (communication, data, téléphone). Cette règle s’applique directement au choix et à l’organisation de la goulotte qui accueille une prise électrique.
Une goulotte mono-compartiment ne peut pas accueillir simultanément un câble d’alimentation 230 V et un câble réseau ou téléphonique, sauf si elle dispose de cloisonnements internes conçus à cet effet. Les goulottes multi-compartiments permettent de respecter cette séparation dans un même profilé.
Ne pas confondre goulotte de cheminement et GTL (gaine technique logement). La GTL regroupe les équipements principaux du logement (tableau, gaines de communication) selon des contraintes spécifiques de positionnement et de dimensions. Une goulotte en apparent est un cheminement local, soumis aux règles générales de pose mais pas aux exigences propres à la GTL.
Quelle version de la norme NFC 15-100 s’applique à votre chantier ?
Depuis août 2024, la NFC 15-100 se décline en une série de normes distinctes couvrant des domaines d’application spécifiques. La version applicable à un chantier dépend de la nature du projet et de sa date de démarrage, pas simplement de la date à laquelle on installe une prise.
Pour une rénovation partielle, la règle est claire : ajouter une prise ou modifier un circuit impose de vérifier la conformité de la partie modifiée, notamment la protection du circuit, la présence effective de la terre, et l’adéquation de la protection différentielle. L’installation existante n’est pas à refaire intégralement, mais la partie touchée doit répondre aux exigences actuelles.
Pour une construction neuve ou une rénovation complète, la version en vigueur au moment du dépôt du permis ou du démarrage des travaux est celle qui s’applique. Vérifier auprès du maître d’ouvrage ou du bureau de contrôle quelle édition est contractuellement référencée évite tout écart à la réception.
Points de contrôle avant mise en service d’une prise en goulotte
Avant de remettre la goulotte sous tension, plusieurs vérifications s’imposent. Une liste méthodique permet de ne pas rater un point de conformité qui serait difficile à corriger une fois la goulotte fermée.
- Continuité de la terre : mesure de continuité entre le plot de terre du socle et la barre de terre du tableau, sans résistance significative.
- Absence de contrainte mécanique sur les conducteurs à l’entrée du socle : les câbles ne doivent pas être en tension ni fléchis à un angle inférieur au rayon de courbure minimal admissible.
- Section des conducteurs adaptée à la charge prévue et au disjoncteur de protection associé : un circuit 16 A en 2,5 mm² pour les prises, un circuit 20 A réservé aux appareils fixes.
- Séparation effective des courants forts et courants faibles dans la goulotte, par compartiments distincts ou profilés séparés.
- Serrage correct des bornes : la borne vissée doit être serrée au couple recommandé par le fabricant, la borne automatique doit être actionnée avec le conducteur nu sur la bonne longueur de dénudage.
La conformité d’une prise pour goulotte électrique se vérifie aussi par la présence d’une protection différentielle à haute sensibilité (30 mA maximum) sur le circuit. La NFC 15-100 l’impose pour tous les circuits de prises dans les locaux d’habitation, sans exception liée au mode de pose.
Risques de non-conformité et diagnostic électrique
Une installation comportant des prises en goulotte sans respect de ces exigences présente des risques concrets : défaut d’isolement difficile à localiser, risque de choc électrique par absence de protection différentielle, ou échauffement des connexions par serrage insuffisant.
Lors d’un diagnostic électrique, l’absence de conducteur de protection sur une prise est systématiquement classée comme anomalie prioritaire. Le mélange de courants forts et faibles dans une goulotte sans séparation physique peut également être relevé comme point de non-conformité.
Une installation ancienne n’est pas automatiquement mise en cause par l’évolution des normes, mais toute modification – même l’ajout d’une seule prise – remet en jeu la conformité du circuit modifié. C’est précisément pourquoi le choix du matériel, la vérification de la terre et le respect des règles de séparation des réseaux méritent une attention particulière avant de refermer la goulotte.
