Un tableau électrique équipé exclusivement de différentiels type AC protège contre les fuites de courant alternatif sinusoïdal, rien de plus. Dès qu’un appareil génère un courant de défaut à composante continue pulsée (plaque à induction, lave-linge à moteur inverter, borne de recharge), le type AC est aveugle. Remplacer ces différentiels par du type A ne relève pas d’un luxe de mise aux normes : c’est une correction d’un défaut de protection réel.
Composante continue pulsée : pourquoi le type AC ne détecte pas certains défauts
Le tore d’un interrupteur différentiel type AC mesure un déséquilibre de courant alternatif pur entre phase et neutre. Son circuit magnétique est dimensionné pour des signaux sinusoïdaux à 50 Hz.
A lire également : Quatre techniques pour nettoyer vos grilles de barbecue sans peine
Les alimentations à découpage, les variateurs de vitesse et les redresseurs mono-alternance présents dans les appareils modernes produisent des courants de fuite avec une composante continue superposée. Cette composante sature partiellement le tore du type AC et réduit sa sensibilité, parfois au point de l’empêcher de déclencher.
Le différentiel type A intègre un circuit de détection supplémentaire capable d’identifier ces courants de défaut à composante continue pulsée. Nous observons sur le terrain que la différence de réactivité est nette : un type A déclenche là où un type AC reste muet face à un défaut d’isolement sur une plaque à induction, par exemple.
A lire également : Moisissure de joint de douche silicone : à remplacer pour une protection continue
Norme NF C 15-100 : circuits obligatoirement protégés par un différentiel type A
La norme NF C 15-100 impose au moins un interrupteur différentiel 30 mA de type A par logement. Ce n’est pas une recommandation, c’est une obligation pour toute installation neuve ou rénovation lourde du tableau.
Les circuits qui doivent passer sous type A sont ceux alimentant des récepteurs susceptibles de générer des courants de défaut à composante continue pulsée :
- Circuit dédié à la plaque de cuisson ou cuisinière à induction (la quasi-totalité des plaques vendues aujourd’hui sont à induction ou vitrocéramique avec électronique de puissance)
- Circuit du lave-linge, dont les moteurs à entraînement direct ou inverter génèrent ce type de défaut
- Circuit de recharge de véhicule électrique en mode monophasé, où le chargeur embarqué redresse le courant
- Circuits alimentant des équipements à variateur de vitesse (pompe à chaleur, VMC double flux à moteur EC)
La norme limite à huit circuits maximum par interrupteur différentiel. Si votre tableau ancien concentre davantage de départs sous un seul différentiel, la mise en conformité impose aussi un redécoupage des rangées.
Tout passer en type A : surcoût réel et pertinence technique
La question revient souvent sur les forums spécialisés : pourquoi ne pas remplacer tous les différentiels par du type A, y compris ceux protégeant l’éclairage et les prises courantes ?
Techniquement, un type A protège contre tout ce que détecte un type AC, plus les défauts à composante continue pulsée. Il n’existe aucune contre-indication technique à installer du type A partout. Un tableau 100 % type A est conforme à la norme NF C 15-100.
L’écart de prix entre un interrupteur différentiel type AC et un type A du même calibre reste significatif. Sur un tableau de trois ou quatre rangées, le surcoût total n’est pas négligeable.
Pour un petit tableau deux rangées, tout passer en type A a du sens. Pour un tableau six rangées, réserver le type A aux rangées qui hébergent les circuits obligatoires et conserver du type AC pour l’éclairage reste un compromis raisonnable.
Type F : le troisième acteur à connaître
La révision récente de la NF C 15-100 introduit le différentiel type F, destiné aux équipements particulièrement sensibles aux microcoupures (congélateur, pompe de relevage). Le type F détecte les mêmes défauts que le type A, avec en plus une immunité renforcée aux déclenchements intempestifs causés par les hautes fréquences.
Si vous remplacez vos différentiels, vérifiez si certains circuits (congélateur, alarme, domotique) ne justifient pas un type F plutôt qu’un simple passage de AC à A.

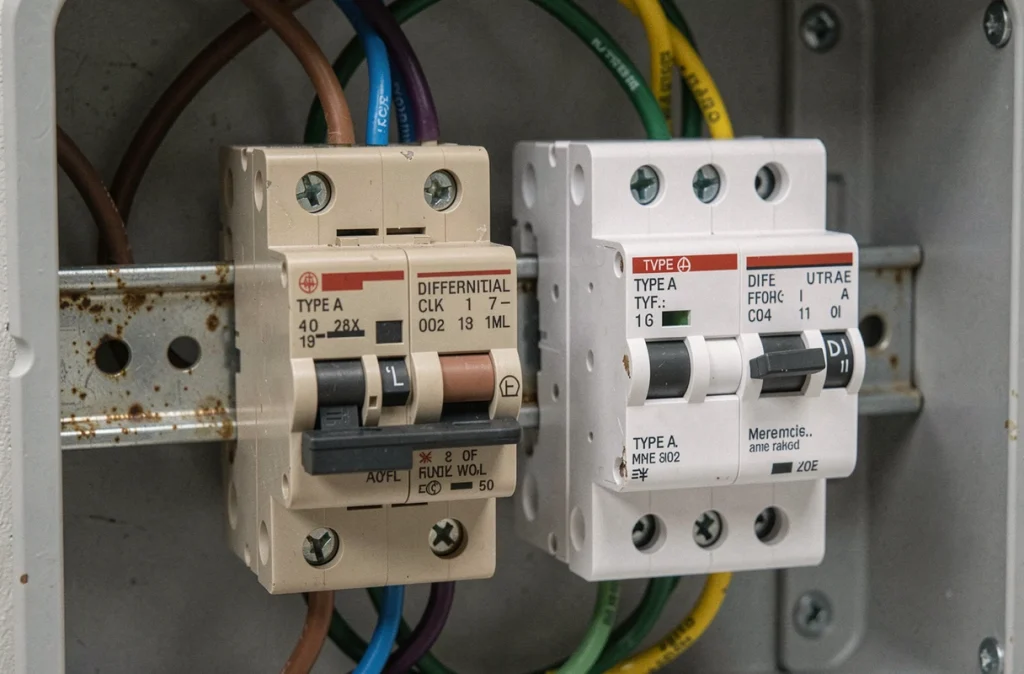

Remplacement sur tableau existant : vérifications avant intervention

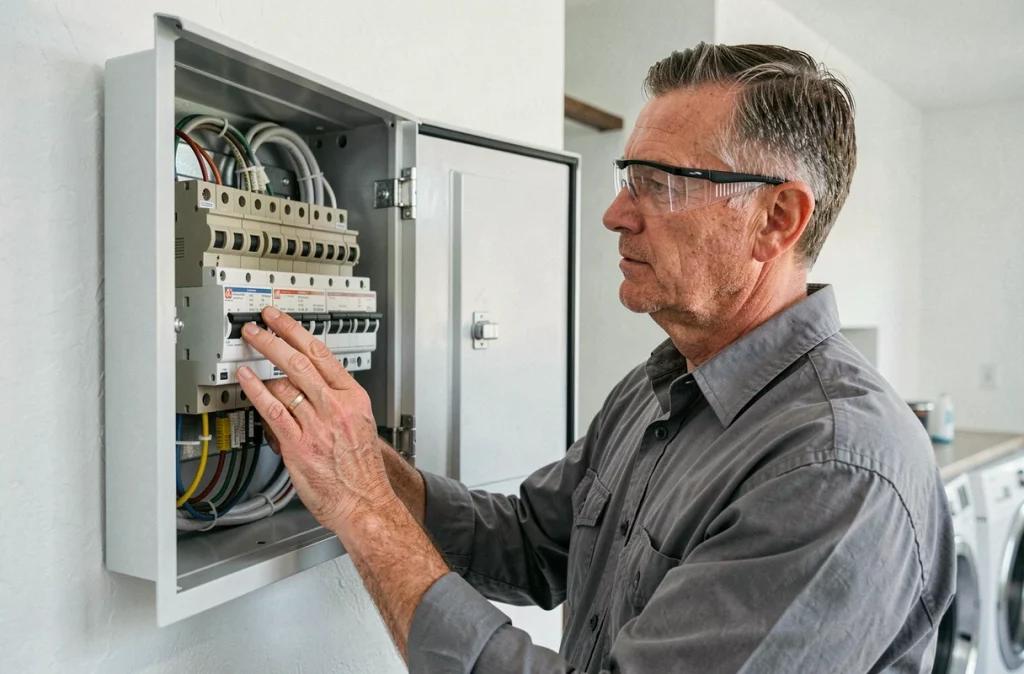

Remplacer un interrupteur différentiel ne se limite pas à retirer l’ancien module et clipser le nouveau sur le rail DIN. Plusieurs points méritent une vérification préalable.
Le calibre du différentiel doit être adapté au disjoncteur de branchement. Un interrupteur différentiel 40 A convient en aval d’un disjoncteur de branchement 45 A monophasé, mais un 63 A sera nécessaire pour un abonnement supérieur. Le calibre du différentiel doit être supérieur ou égal à la somme des intensités assignées des disjoncteurs divisionnaires qu’il protège, pondérée par un coefficient de foisonnement.
La section des conducteurs d’alimentation du peigne ou des borniers doit aussi être vérifiée. Sur les tableaux anciens, nous constatons régulièrement des peignes horizontaux incompatibles avec les interrupteurs différentiels actuels à connexion automatique. Le remplacement peut impliquer de changer le peigne d’alimentation vertical et les borniers de raccordement.
Disjoncteur différentiel ou interrupteur différentiel
Un disjoncteur différentiel combine la protection différentielle (fuite de courant) et la protection magnétothermique (surcharge et court-circuit) dans un seul appareil. Un interrupteur différentiel n’assure que la protection différentielle ; il nécessite des disjoncteurs divisionnaires en aval.
Dans un tableau domestique, la norme impose des interrupteurs différentiels en tête de rangée, associés à des disjoncteurs divisionnaires par circuit. Le disjoncteur différentiel type A se justifie dans des configurations spécifiques : protection individuelle d’un circuit critique (borne de recharge, par exemple) ou installation tertiaire.
Remplacer un ancien différentiel type AC par un type A sur les rangées alimentant plaque, lave-linge et borne de recharge corrige un angle mort de protection. Pour les autres rangées, le type AC reste conforme. Le passage intégral en type A simplifie la maintenance mais représente un surcoût à évaluer au cas par cas. Un tableau rénové doit comporter au minimum un interrupteur différentiel type A 30 mA.
