Sur un chantier tertiaire, le branchement des BAES représente rarement la tâche la plus complexe, mais c’est souvent celle qui grignote du temps sans prévenir. Un câble mal anticipé, une télécommande oubliée dans le schéma, un fil de trop dans la gaine, et c’est une demi-journée qui s’envole. Quelques choix de câblage en amont permettent de fiabiliser l’installation tout en réduisant le temps passé sur chaque bloc autonome d’éclairage de sécurité.
Câble 5G1,5 pour le branchement BAES : pourquoi ce choix accélère la pose
Vous avez déjà tiré un câble 3G1,5 pour alimenter un BAES, avant de réaliser qu’il manquait les fils pour la télécommande de mise au repos ? C’est le piège classique. Le câble 5G1,5 regroupe cinq conducteurs dans une seule gaine : deux pour l’alimentation (phase et neutre), un pour la terre, et deux fils dédiés à la télécommande.
Lire également : Taille ardoise ou tuile grand format : quel choix pour votre rénovation de toit ?
En tirant directement du 5G1,5 depuis le tableau, chaque bloc reçoit son alimentation et sa commande de mise au repos en un seul passage de câble. Pas besoin de revenir poser une ligne supplémentaire pour la télécommande. Sur une installation de plusieurs dizaines de blocs, le gain de temps est tangible.
Le raccordement côté bloc est simple : la phase et le neutre alimentent le BAES en permanence (le voyant de charge doit rester visible), la terre se connecte normalement, et les deux conducteurs restants rejoignent les bornes de télécommande marquées sur le bloc.
A lire en complément : Projet de villas et construction sur mesure
Circuit BAES et protection au tableau électrique
Un point qui génère des allers-retours inutiles entre le tableau et les blocs : la protection du circuit. Le branchement BAES se fait sur un circuit dédié, protégé par un disjoncteur. Ce circuit ne doit pas être coupé par l’interrupteur général d’éclairage du local.
Pourquoi ? Parce que le BAES a besoin d’être alimenté en permanence pour maintenir sa batterie en charge. Si le circuit se coupe chaque soir avec l’éclairage normal, la batterie se décharge et le bloc ne remplit plus sa fonction d’éclairage de sécurité lors d’une coupure.
Regroupement des blocs autonomes sur un même circuit
Plusieurs BAES peuvent partager un même circuit de protection, à condition que la section du câble et le calibre du disjoncteur soient cohérents. Regrouper les blocs réduit le nombre de départs au tableau et simplifie le repérage.
En revanche, dans un ERP avec des zones d’éclairage réparties sur plusieurs disjoncteurs différentiels, chaque BAES doit s’allumer quand la zone qu’il couvre perd son alimentation. La logique est locale : un bloc bascule sur batterie quand le courant de sa zone disparaît, pas quand un autre circuit tombe.
Télécommande de mise au repos : câblage et erreurs fréquentes
La télécommande de mise au repos sert à éteindre tous les BAES simultanément lors d’une coupure volontaire (travaux, fermeture prolongée). Sans elle, chaque bloc s’allume dès que le courant est coupé, ce qui use les batteries pour rien.
Le câblage de la télécommande passe par les deux fils supplémentaires du câble 5G1,5. Ces fils relient chaque bloc à un boîtier de commande centralisé, souvent placé près du tableau électrique. Tous les BAES du bâtiment se raccordent en parallèle sur cette même paire de fils.
- Un fil commun (souvent marqué « TC+ » ou « repos ») relie la borne télécommande de chaque bloc au boîtier de commande.
- Le second fil assure le retour. Les deux conducteurs forment une boucle qui traverse chaque BAES sans interruption.
- Le raccordement se fait en série de passage (entrée-sortie sur chaque bloc), ce qui évite de multiplier les boîtes de dérivation dans les faux plafonds.
L’erreur fréquente sur chantier : inverser les fils de télécommande avec ceux de l’alimentation. Résultat, le bloc ne passe jamais en mode repos, ou pire, il reste éteint en permanence. Repérer les conducteurs avec des couleurs distinctes dès le tirage évite ce type de reprise.

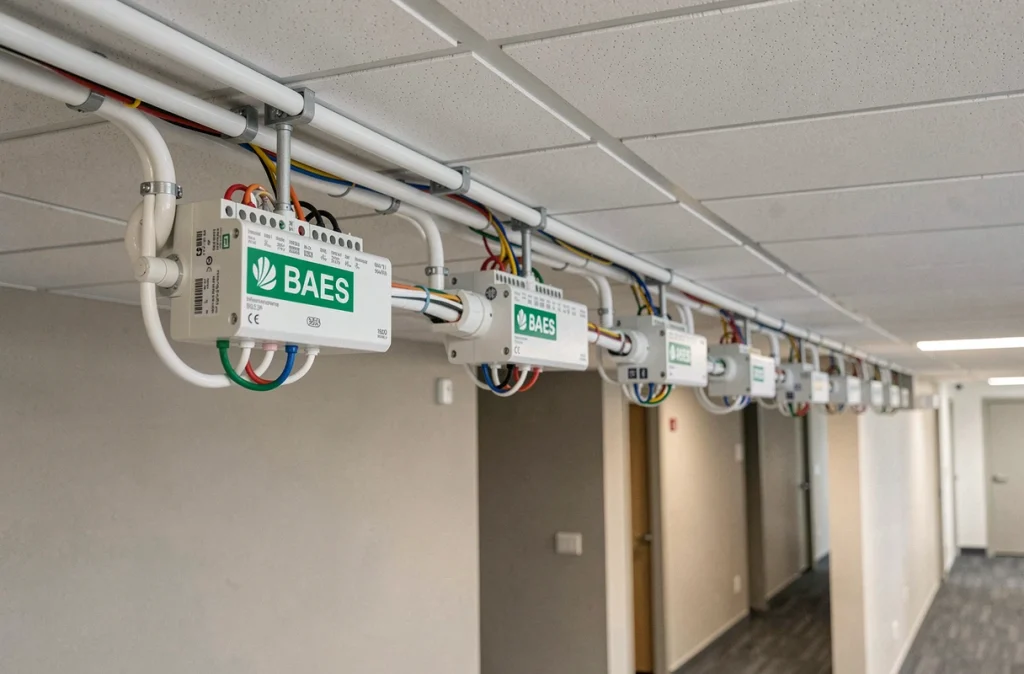

Passage de câbles BAES en faux plafond : ordre des opérations
Le faux plafond est posé, les dalles sont en place, et il faut maintenant tirer les câbles vers chaque emplacement de bloc. C’est le scénario inverse de ce qui fait gagner du temps. Passer les câbles BAES avant la fermeture du faux plafond change la donne.
Concrètement, la méthode la plus rapide suit cet ordre :
- Repérer les emplacements des blocs autonomes d’éclairage de sécurité (issues de secours, changements de direction, escaliers) avant le second œuvre.
- Tirer le câble 5G1,5 depuis le tableau vers chaque point, en laissant une boucle de réserve au niveau de chaque bloc.
- Fixer les socles de BAES sur la structure avant la pose des dalles de plafond.
- Raccorder et clipser les blocs après la finition, quand le chantier est propre.
Laisser une boucle de câble au niveau de chaque bloc permet d’ajuster la position finale sans retirer de câble. Sur un couloir avec plusieurs blocs d’évacuation, cette marge absorbe les décalages de cloisons qui arrivent souvent en cours de chantier.
Version de la NF C 15-100 applicable : un point à vérifier avant de câbler
Depuis la publication de la série 2024 de la NF C 15-100, les chantiers BAES en ERP peuvent relever de deux référentiels différents. L’édition 2002 (amendée) reste la référence réglementaire pour les installations existantes. La série 2024 est utilisée par la filière comme cadre de bonnes pratiques pour les nouveaux travaux.
Des bureaux de contrôle demandent désormais de documenter l’édition applicable en fonction de la date de permis ou de déclaration de travaux. Le choix du référentiel peut modifier la section de câble, la nature des canalisations ou le regroupement des circuits BAES au tableau.
Vérifier ce point avant de commencer le tirage de câbles évite les remarques au passage du Consuel ou du bureau de contrôle. Un simple échange avec le maître d’œuvre en amont suffit à fixer le cadre, et donc le schéma de câblage définitif.
Le branchement BAES ne demande pas une expertise rare, mais il récompense la préparation. Un câble 5G1,5 tiré au bon moment, une télécommande intégrée dès le départ, un circuit correctement protégé au tableau : ces choix faits en amont suppriment la majorité des reprises qui ralentissent la fin de chantier.
